"Holzfaß" für Gasflasche

Einsendung: 12.06.2018
von Wolfgang Kasper aus 77866 Rheinau
Die Gasflasche des Grillwagens soll damit kaschiert werden. Wird einfach übergestülpt, deshalb beidseitig offen.

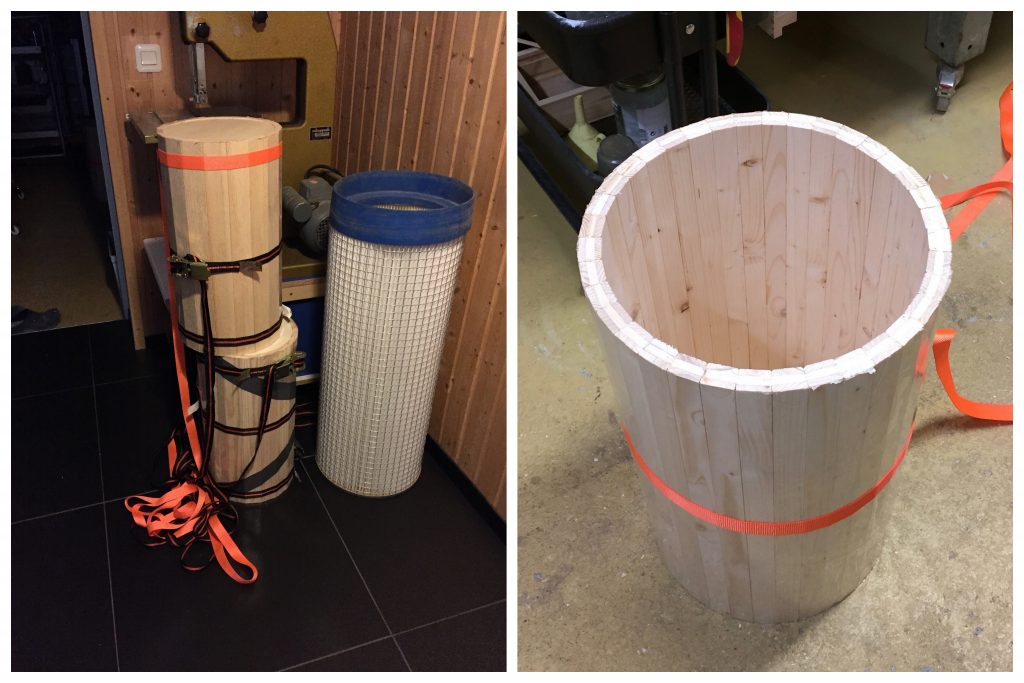

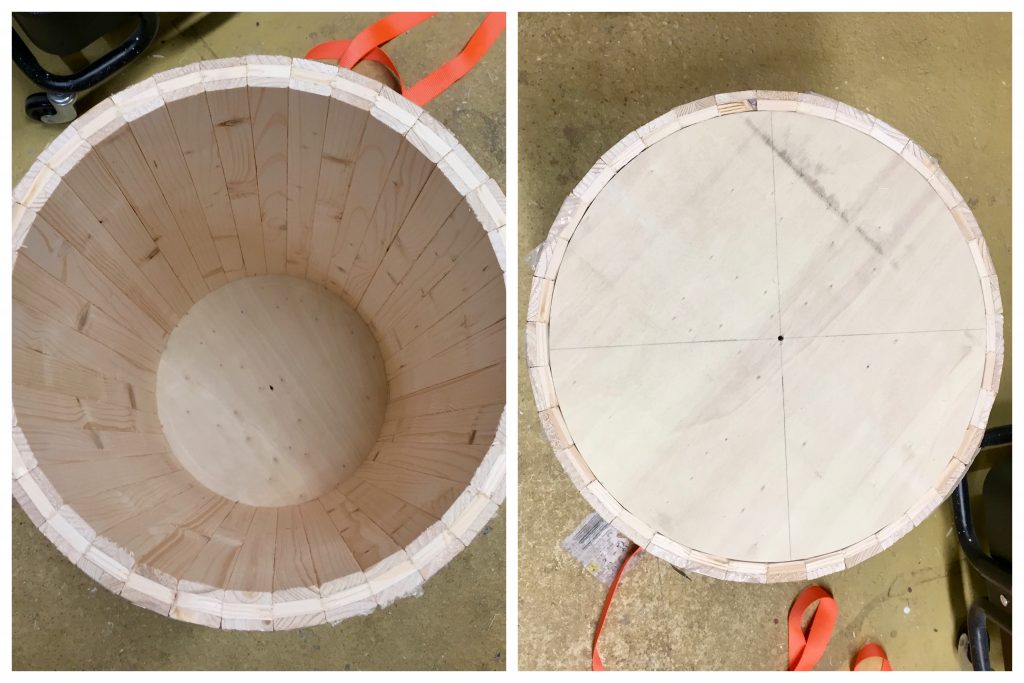

Aus 18 "Dauben" zusammengesetzt, Sägewinkel 10 Grad. Mit Holzleim Express, viel Kreppband und fünf Spanngurten verleimt. Durchmesser außen/innen 30,5/25,5cm nach dem Abdrehen und Schleifen, Höhe 52cm.

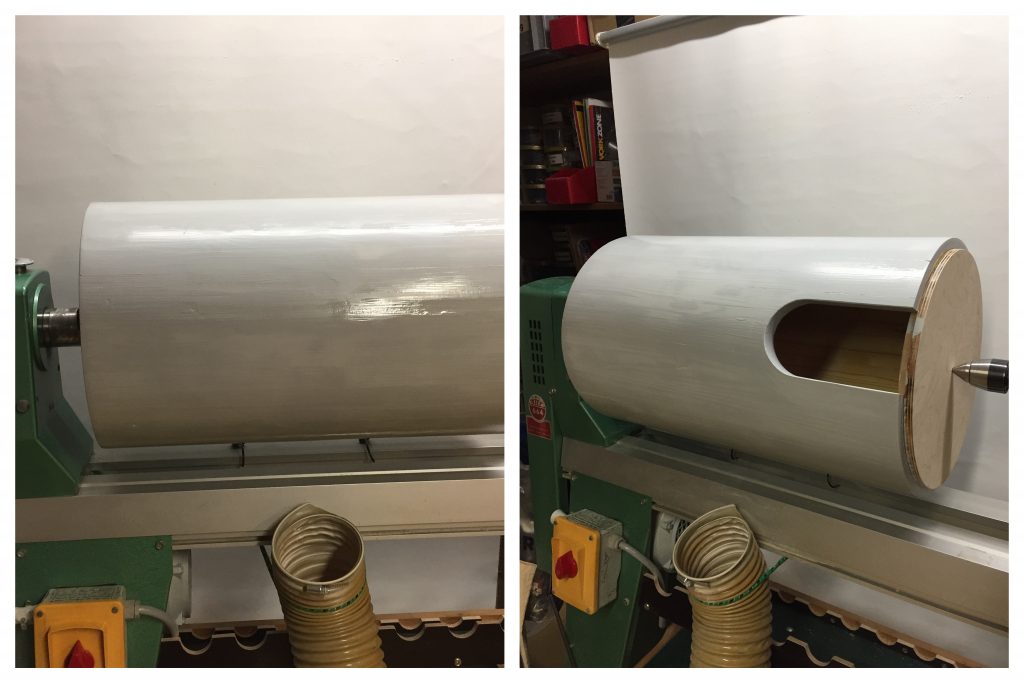

Fürs Abdrehen ein Longworth-Futter und einen konischen Mitnehmer auf der Reitstockseite verwendet. Der Rundlauf war auf der Spindelseite nicht optimal, da sich das Longworthfutter wg. des großen Durchmessers nicht richtig spannen ließ*.

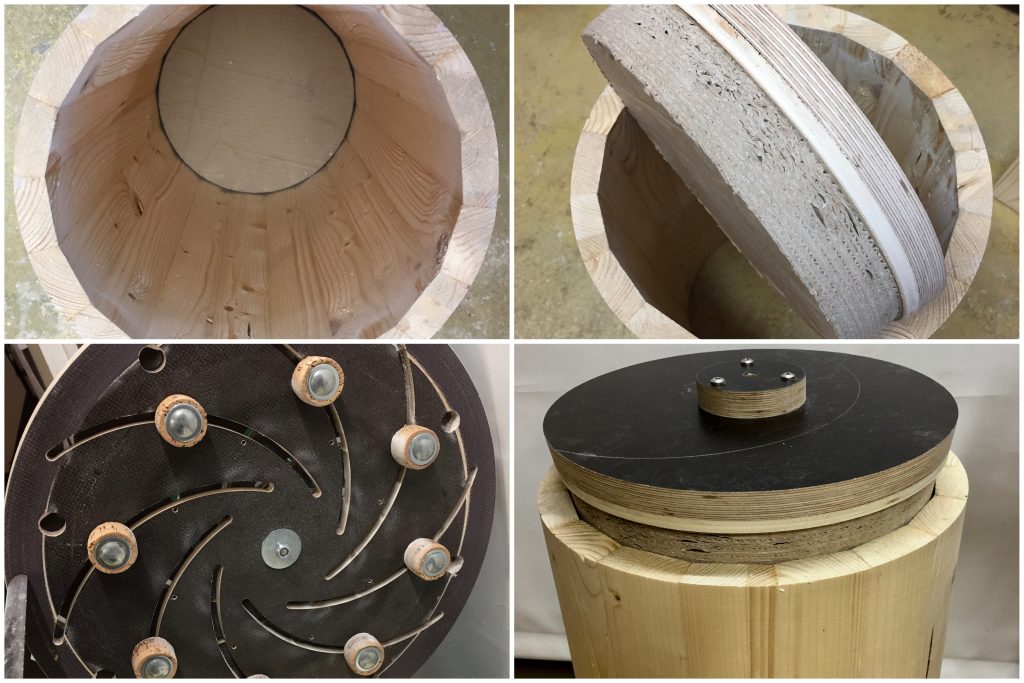

Der konische Mitnehmer besteht aus einer Multiplexscheibe und einer Sperrholzscheibe, die mit einer ca. 5cm dicken Scheibe aus Karton verleimt ist. Diese wurde leicht konisch auf den Innendurchmesser des Fasses angeschliffen. Der Mitnehmer ließ sich danach von Hand in das Faß drücken. Der Druck der mitlaufenden Körnerspitze drückt das Faß gegen das Longworth-Futter. Einwandfreier Rundlauf von Anfang an. Die minimal einstellbare Drehzahl der Drechselbank beträgt 600 U/min.

Die Drechselbank steht auf vier Schwerlastrollen, damit sie beweglich bleibt. Wegen der Unwucht "wandert" die Maschine. Für Objekte dieser Größe muss die Maschine daher fest verankert sein. Sie wird bei Bedarf am Fußboden festgeschraubt.

*konstruktionsbedingt, die Sektkorken werden durch Hartgummi-Türstopper ersetzt. Die beiden Scheiben des Futters erhalten zwei seitliche Bohrungen für Spannhebel.

Benötigte Zeit
(in Stunden)

6

Verwendete Materialien

• Fichte/Tanne Restholz für 18 Dauben
• Holzleim Express
• Kreppband
• Multiplex u. Sperrholzreststücke f. d. Mitnehmer
• Scheibe aus Kartonage, es geht auch mit Hartschaum

Verwendete Werkzeuge

• TKS für den Zuschnitt der Dauben
• Spanngurte
• Bandsäge f. d. Zuschnitt der Mitnehmerteile.

Angabe der Arbeitszeit ohne Abbindezeit des Klebstoffes.
