Formatkreissäge Hilfsmittel

Einsendung: 27.10.2020
von Gerhard Hackl aus 4490 St.Florian

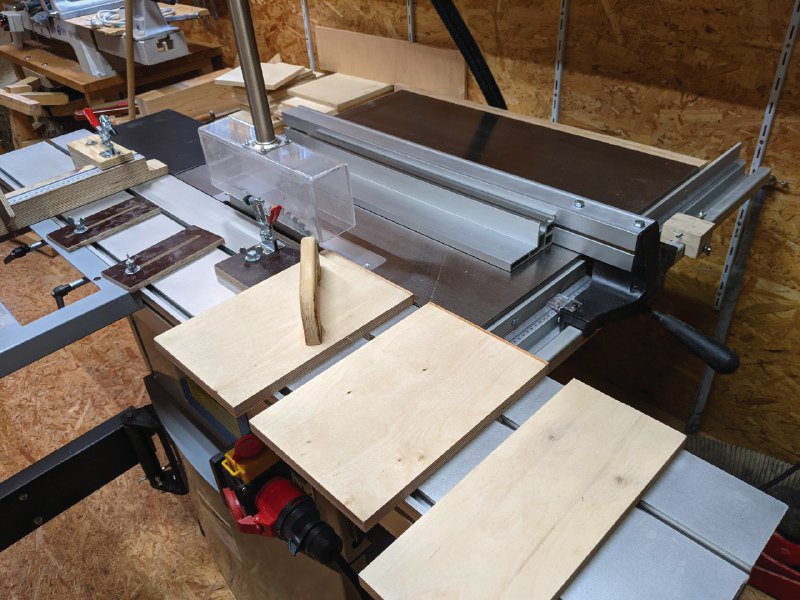

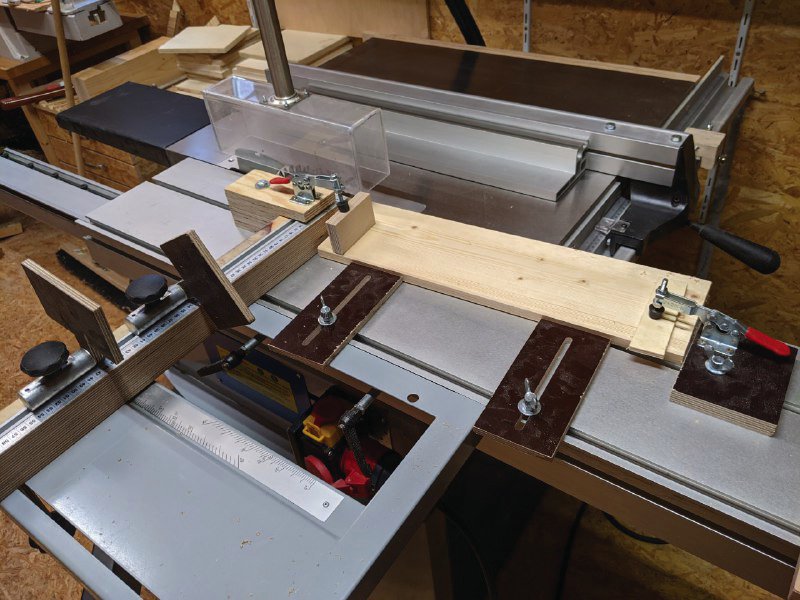

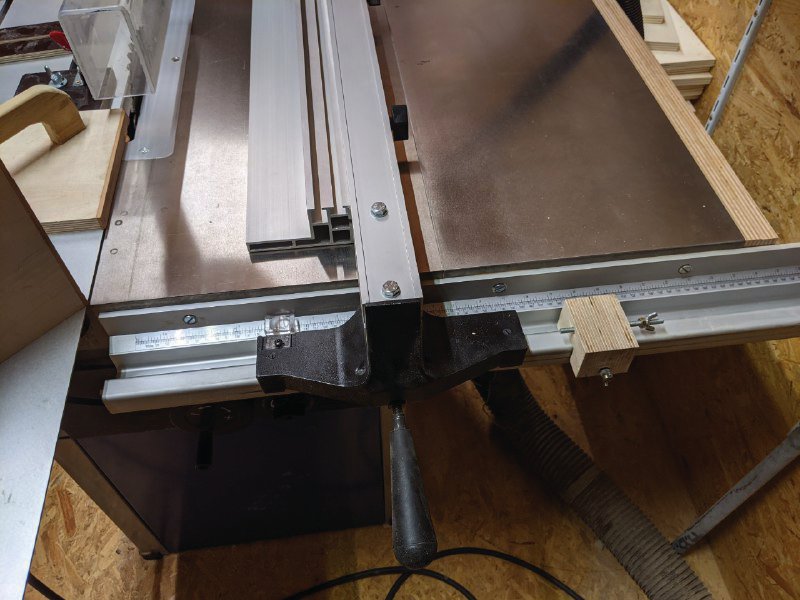

Zum Präzisen und wiederholgenauen Schneiden von Werkstücken (Keilförmig, Parallel, Gehrungen usw.) habe ich mir Klemmmittel, verstellbare Anschläge, Feineinstellanschlag, verkürzten Queranschlag mit 2 Reitern, Fritz und Franz angefertigt. Selbst etwas verzogene Bretter lasen sich so auf dem Formatschlitten sicher spannen und winkelgenau Zuschneiden. Besonders bei Gehrungsschnitten präzisere Ergebnisse erzielen.

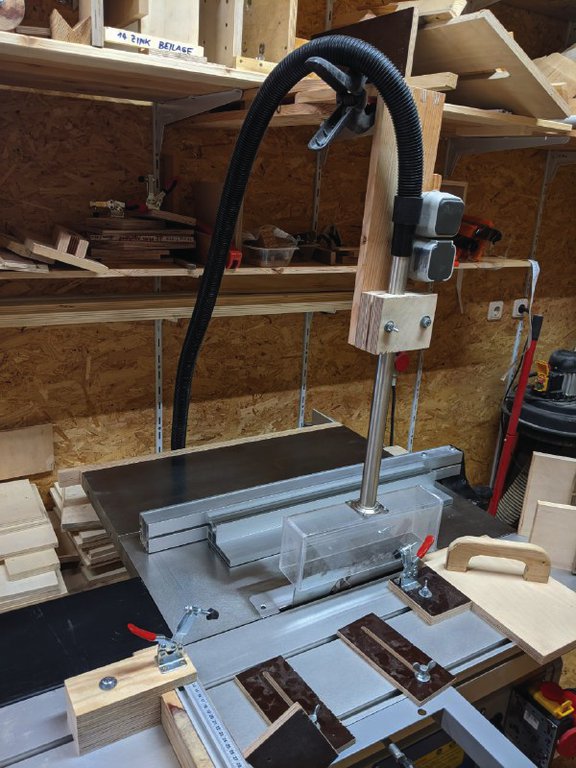

Durch die abgehängte Plexiglas Schutz- Absaughaube gehört das fummeln mit den original Sägeblattschutz (Umbau- Abnehmen für verdeckte Schnitte) der Vergangenheit an. Weiter ist durch diese Plexiglashaube die Absaugleistung wesentlich verbessert. Der Schutz meiner Hände ist maximal, weil durch diese Hilfsmittel meine Hände immer weit vom Sägeblatt entfernt bleiben.
Die Idee habe aus Projekten, Anregungen von Heiko Reich, Guido Henn und Andreas Duhme abgeleitet bzw. kopiert.
Es ist immer wieder eine Freude zu sehen mit welchen einfachen und wirksamen Ideen bei Holzwerken Vorrichtungen und Hilfsmittel gemacht werden. Diese Ideen lassen sich in vielfältiger Weise bei unterschiedlichen Projekten adaptieren oder direkt umsetzen. Dazu mein aufrichtiges Danke.

Benötigte Zeit
(in Stunden)

15

Verwendete Materialien

Plexiglas 4mm Stark
diverse Multiplex Platten - Reststücke
Massivholzbretter für die Absaugausleger schwenkbar und höhenverstellbar
Tischstandfuß 60cm lang für Schutzhauben Halter und Absaugungsrohr

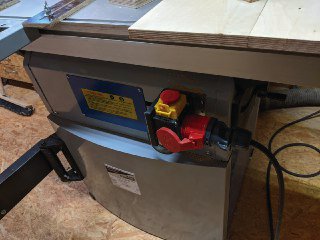

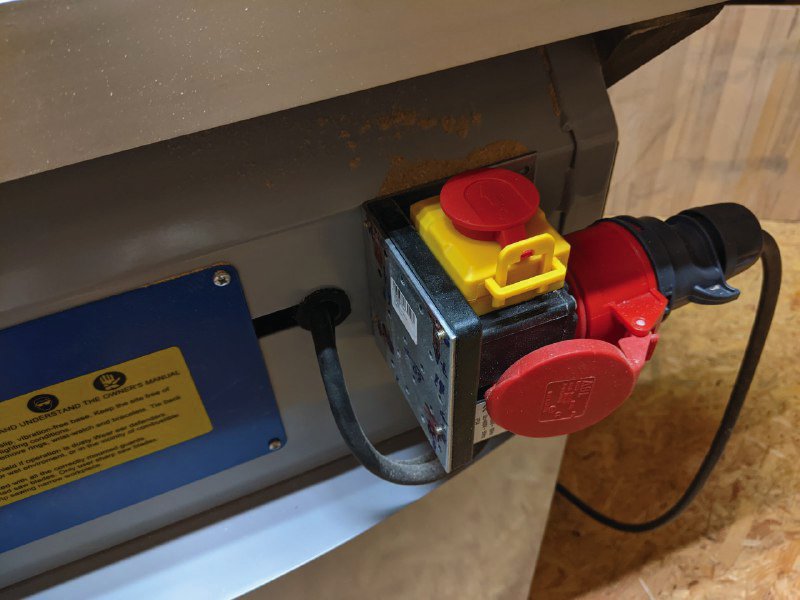

Schalter und Schutzkontakt Steckdose FR AP
C-Schiene für M8 Schraubenkopf
Flacheisen 20 x 6mm für Gleitmuttern dem Formattisch angepasst
diverse M8 Schrauben und Griffmuttern
Flügelmuttern und Scheiben
Schlossschrauben
8 er Dübel nach Bedarf
PVH
Tangit Kleber
Stahlwinkel 100x100mm für Sicherheitsschalter Montage
diverse Schrauben

Verwendete Werkzeuge

Formatkreissäge
Bandsäge
Oberfräse mit Bündig- Fräser
Ständerbohrmaschine
Fräsmaschine
Heißluftpistole
Gewinde- Borer und Schneideisen
Guido Henn Multidübler - Zinkvorrichtung
Messwerkzeuge
