Brennstempel selbst hergestellt ohne CNC

Einsendung: 01.10.2019
von Volker Braun aus 53949 Dahlem

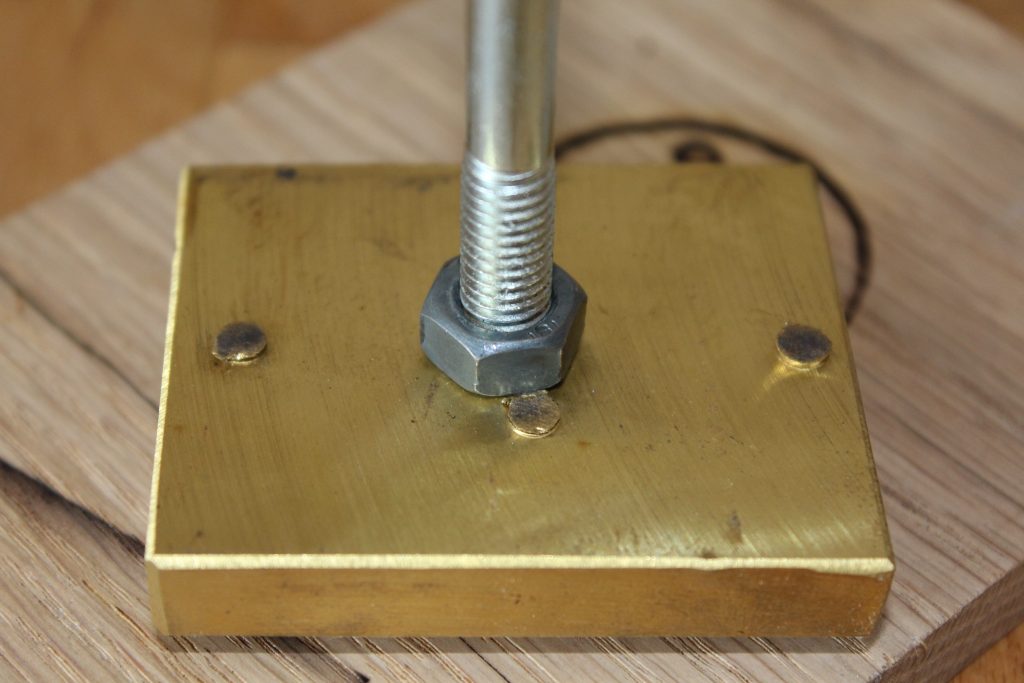

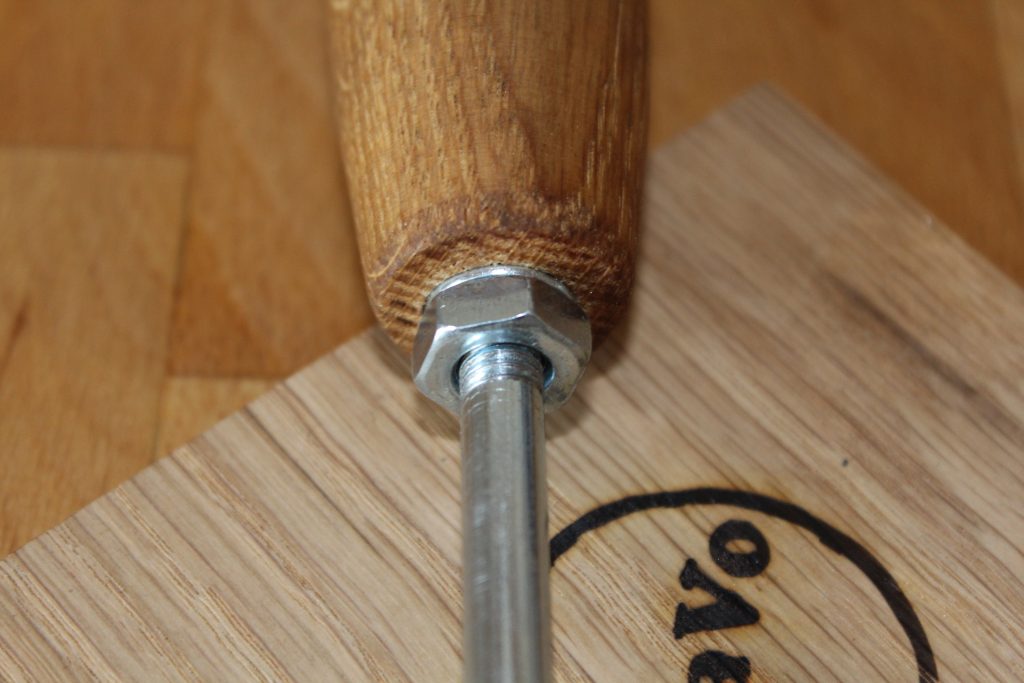

Aus 4mm Messing ausgesägt und die Stege mit dem Dremel tiefer gefräst entstand spiegelverkehrt die eigentliche Platte. Diese wurde mit Messingstangen (4mm) als Nieten auf den 10mm Grundköper genietet. Eine Schlossschraube, in welche ich am oberen Ende ein zusätzliches Gewinde schnitt, wurde in die Grundplatte (ebenfalls mit Gewinde) geschraubt und gekontert. In den gedrechselten Griff aus Eiche habe ich eine M8 Rampamuffe geschraubt und darin auch die Stahlstange verschraubt und gekontert. Der Griff wurde mit Leinöl behandelt.

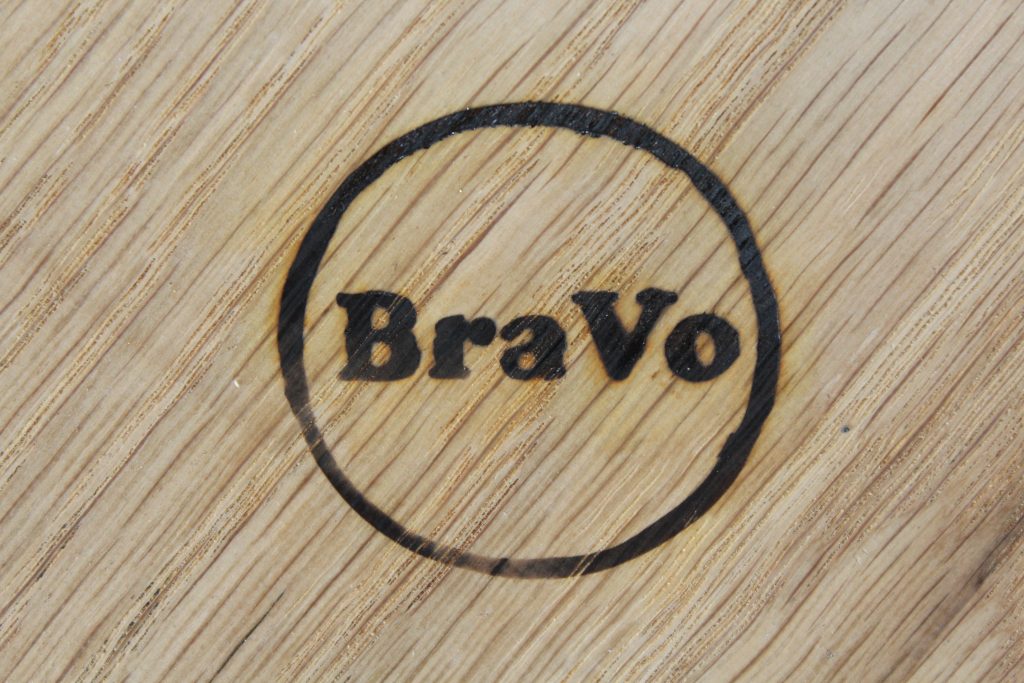

Mit Hilfe einer Lötlampe entstehen jetzt die "Echtheitszeichen".

Der Durchmesser beträgt ca. 40mm.

Benötigte Zeit
(in Stunden)

8

Verwendete Materialien

Messingplatte 4mm
Messingplatte 10mm
Schlossschraube 8x180
Muttern M8
Eichekantel
Rampamuffe M8

Verwendete Werkzeuge

Dekupiersäge mit #5 Holzsägeblatt
Tellerschleifer
Drechselbank
Gewindeschneider
Handwerkzeug
