Bilder-, Mappen- und Plakatständer

Einsendung: 03.02.2019
von Wolfgang Kasper aus 77866 Rheinau

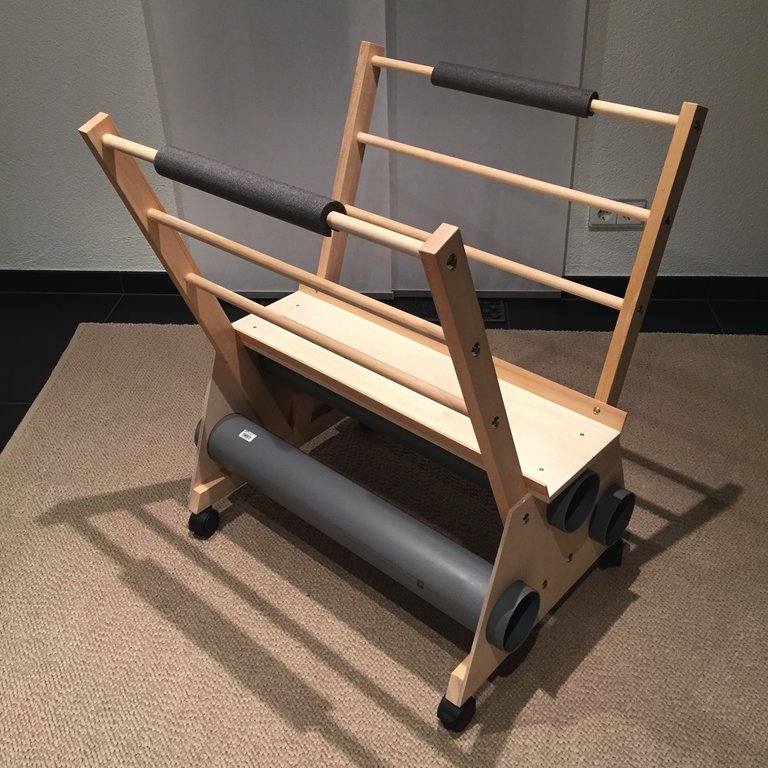

Eine Potterecke im Sitzungsraum des Vereins ist damit aufgeräumt. Großformatige Bilder, Sammelmappen, aufgerollte Plakate und Karten finden darauf Platz und sind leicht zugänglich. Was vorher Stück für Stück weggeräumt werden musste, lässt sich jetzt leicht zur Seite schieben.

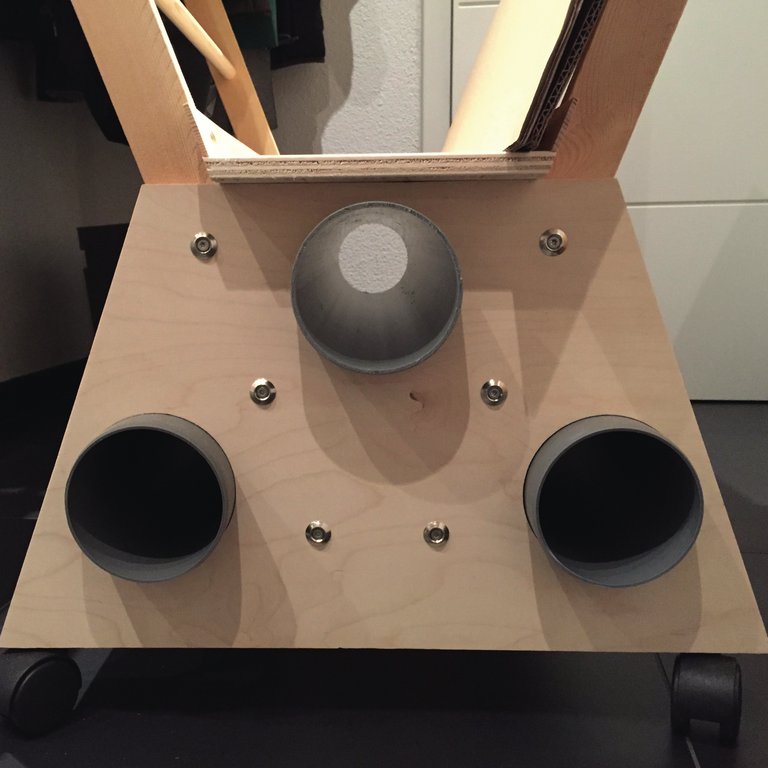

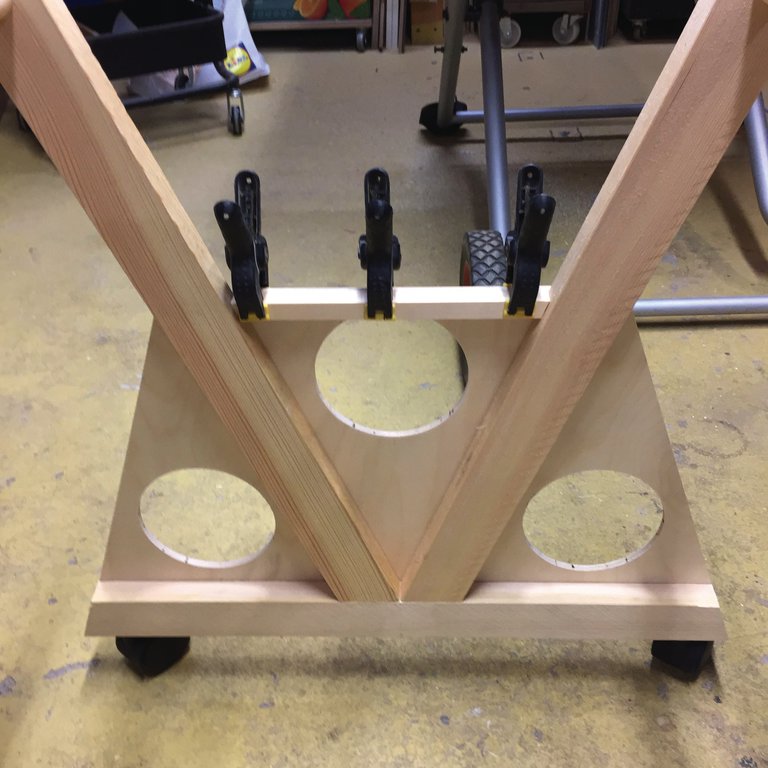

Die Aussparungen für die PVC-Rohre in den Seitenteilen wurden stufenweise (in kleinen Schritten) auf der Tischfräse hergestellt, 3mm Fräser, Radius 5,5cm (abzüglich Ø Fräser).

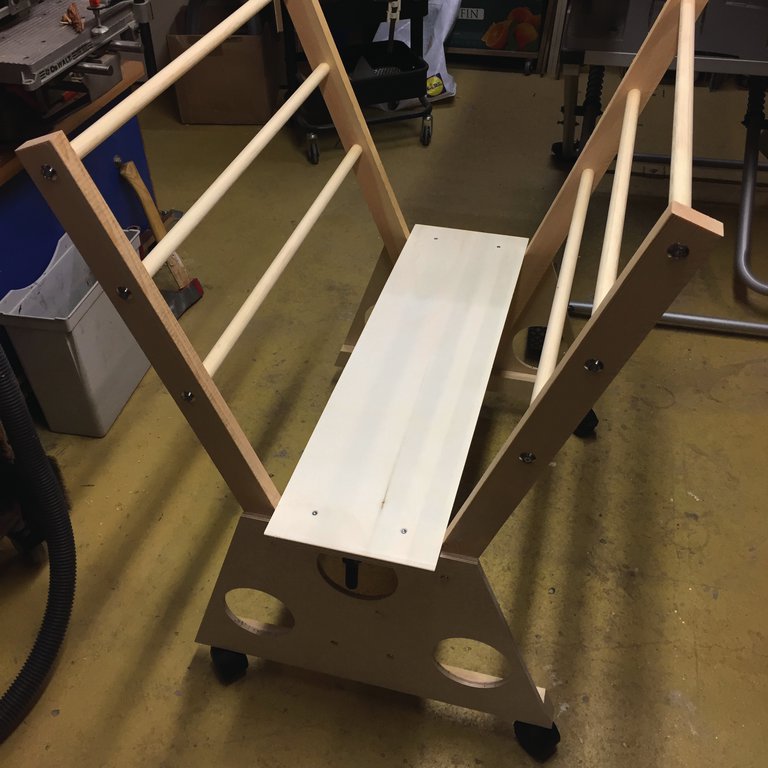

Alle Winkel 70°/20°. Die Rundstäbe stecken in 10mm tiefen Sacklöchern.

Stellflächenbedarf: 67,5x78cm (oben gemessen, unten 55x78cm), Höhe 89cm, Auflage 21cm breit.

Benötigte Zeit
(in Stunden)

4

Verwendete Materialien

• 3 lfm Dachlatten
• Rundstäbe Ø 20mm, 2 Stück à 2,40m
• 2 Reststücke Sperrholz 55x32,5cm
• 2 Quadratleisten 14x14x210mm
• 2 Leisten 4x100cm
• 1 Brett 21x78cm
• 4 Möbelrollen
• Schraubenrosetten
• Holzschrauben, div.
• 3 Stück 100er PVC-HT-Rohre grau, 78cm lang
• Reststücke Rohrisolierung

Verwendete Werkzeuge

• Tischfräse, alternativ Stichsäge oder Lochsäge

Die Bauzeit lässt sich durch geschickte Planung bestimmt noch verkürzen.
