Die Parallel-Holzzwinge

Verfasst von: Guido Henn | 24.05.2019

Eigentlich ist der Name für diese Holzzwinge etwas irreführend, denn Sie können die beiden Spannarme nicht nur exakt parallel, sondern auch beliebig schräg zueinander einstellen (s. Bildfolge). Wenn Sie einmal Parallelzwinge in eine Suchmaschine eingeben, dann zeigt das Ergebnis noch einige andere Zwingentypen, die sich doch stark von dieser Holzzwinge unterscheiden. Treffender ist sicher die Bezeichnung des Internetshops Feine Werkzeuge in Berlin, der diesen Zwingentyp unter dem Namen winkelvariable Holzzwinge anbietet. Und um das Chaos jetzt perfekt zu machen: In meiner Ausbildung wurde mir der Name Doppelzwinge beigebracht bzw. im Eifeler Dialekt: Dobbelzwing ;-). Ich wusste jedenfalls genau was gemeint war, wenn der Altgeselle im Befehlston sagte: "Holl mol die Dobbelzwing!"

Wie dieser Zwingentyp letztlich fachlich korrekt genannt wird, konnte ich leider, trotz intensiver Recherche im Netz, nicht eindeutig herausfinden. Vielleicht liegt das auch daran, dass dieser Holzzwingentyp in der klassischen Schreinerei kaum mehr eine Bedeutung hat. Das ist wirklich sehr schade, denn diese Zwinge bietet gegenüber herkömmlichen Schraubzwingen ein paar ganz interessante Vorteile:

  • Aufgrund der Spannarme aus Holz sind in aller Regel keine Zulagen nötig.
  • Da sie aus Holz sind, können Sie auch leicht modifiziert und ergänzt werden.
  • Da die Spannarme rechtwinklig und glatt sind, lässt sich die Zwinge auch als Schraubstock in und auf der Hobelbank einsetzen.
  • Auch der Einsatz als Haltevorrichtung bei der Maschinenarbeit ist somit möglich.
  • Da sich an den Spannarmspitzen keine Gewindespindel befindet, können die Spitzen auch in sehr engen Zwischenräume Dinge festspannen.
  • Die Spannarme können sowohl parallel, als auch schräg eingestellt werden.
  • Und der wichtigste Unterschied: Durch die beiden Gewindespindeln lässt sich dabei der Druck der beiden Spannarme über die gesamte Länge genau dosieren.

Das sind alles gute Gründe, sich diese Parallel-Holzzwingen einmal genauer anzuschauen. So kommen dann auch die alten "Dobbelzwinge" aus unserer Werkstatt noch mal zum Einsatz und das wird ganz sicher nicht das letzte Mal gewesen sein.

Der recht simple Aufbau dieser Holzzwinge wird sicher auch einige Holzwerker zum Selbstbau anregen. Dabei sollten Sie jedoch eines Bedenken: Der Anwendungsvorteil dieser tollen Zwinge resultiert zum großen Teil aus den beiden gegenläufigen Gewindespindeln (s. Bild unten rechts). Mit einem einfachen Gewinde verliert man leider einen großen Teil des Komforts, den diese Zwinge so einzigartig macht. Das sollten Sie vorher Bedenken, denn je nach Größe können Sie solche Holzzwingen bereits ab 12 Euro fertig kaufen.

Hier mal zwei mögliche Bezugsquellen für Parallel-Holzzwingen:


https://www.dictum.com/de/search?sSearch=Parallelzwinge+

https://www.feinewerkzeuge.de/wooden-hand-screw-clamp.html


Parallel-Holzzwinge 1

Parallel-Holzzwinge 2

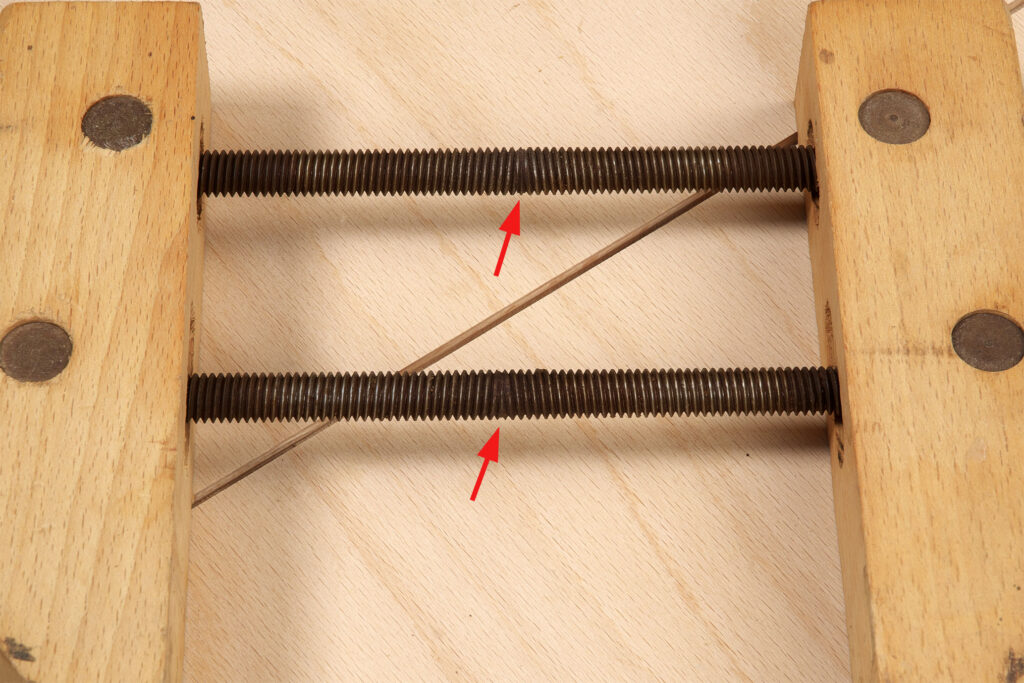

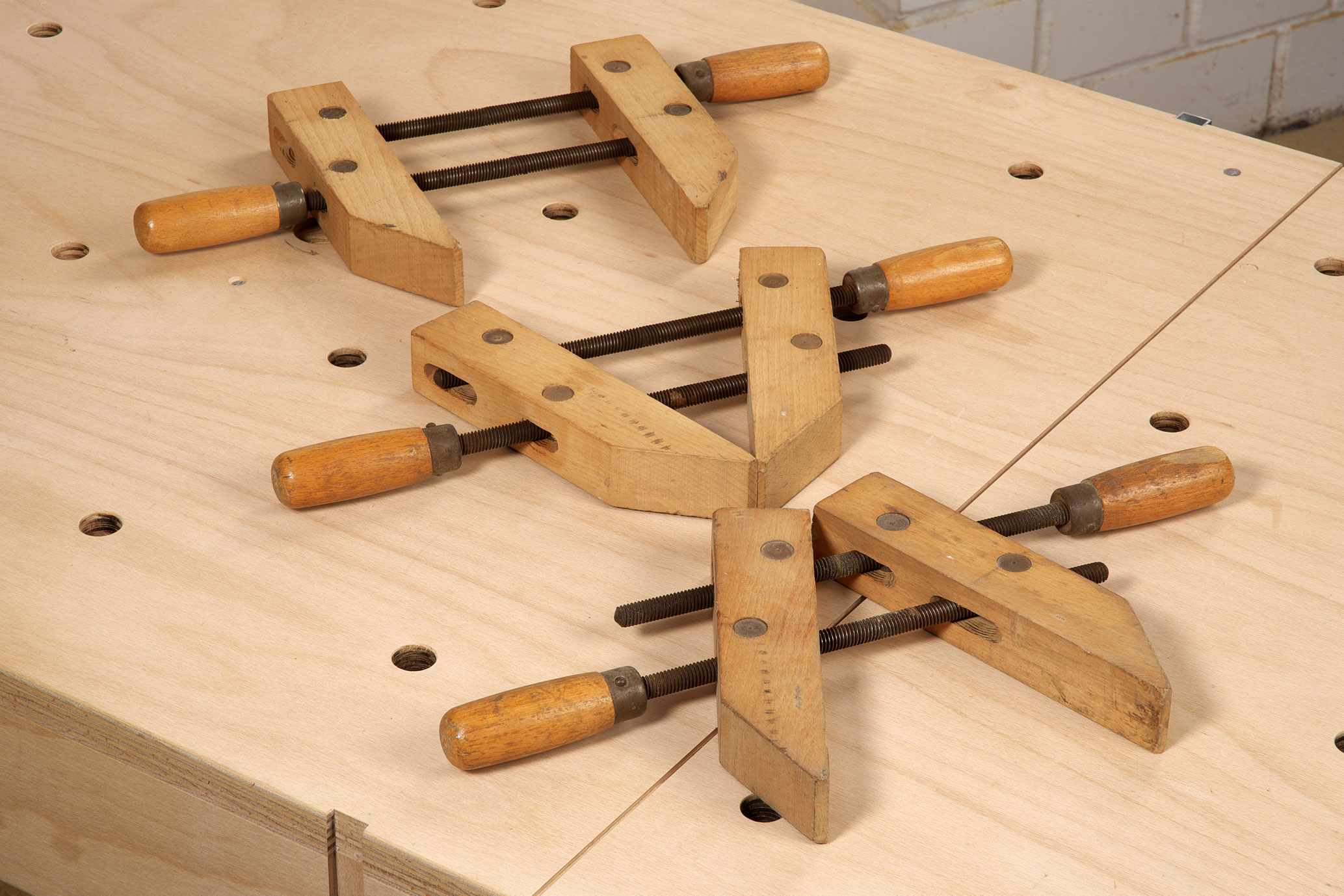

Die beiden Spannarme können nicht nur parallel (oben), sondern auch in einem bestimmten Winkel geschlossen (Mitte) oder geöffnet werden (unten). Wie weit sich die Spannarme dabei schräg stellen lassen, hängt von der Größe der Langlöcher ab, in denen sich die Gewindestangen befinden.       Der Clou bei einer solchen Zwinge sind die beiden gegenläufigen Gewindestangen (Spindeln). Drehen Sie an einem Handgriff, bewegen sich die beiden Spannarme entweder synchron aufeinander zu oder voneinander weg. Bei neueren Zwingen ist die Stoßmitte (Pfeile) des Gewindes noch deutlicher zu erkennen.

Parallel-Holzzwinge 3

Parallel-Holzzwinge 4

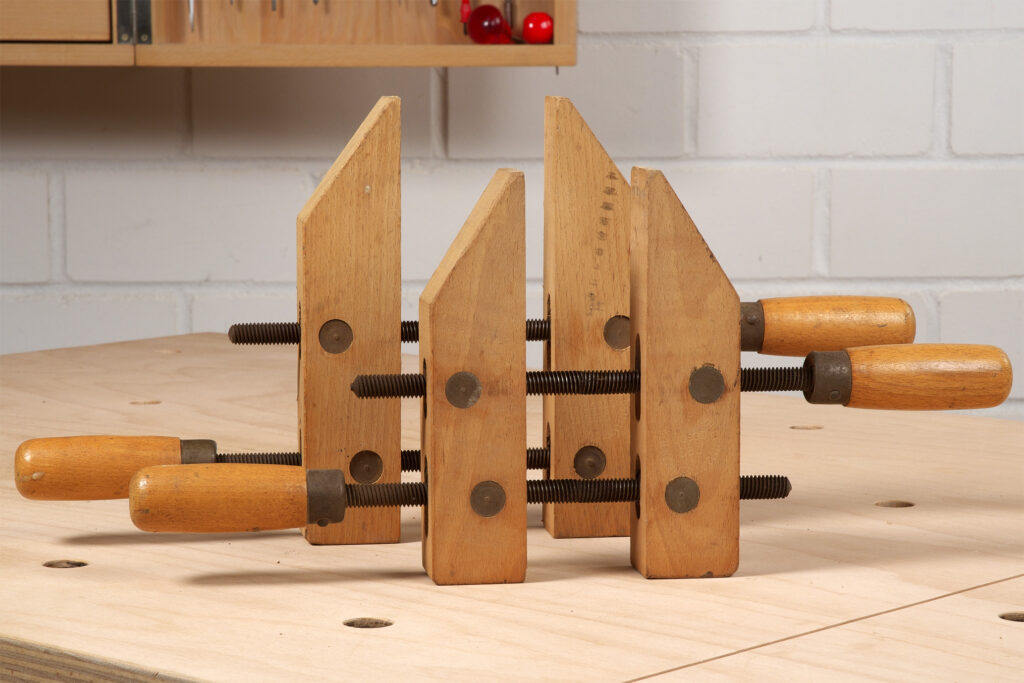

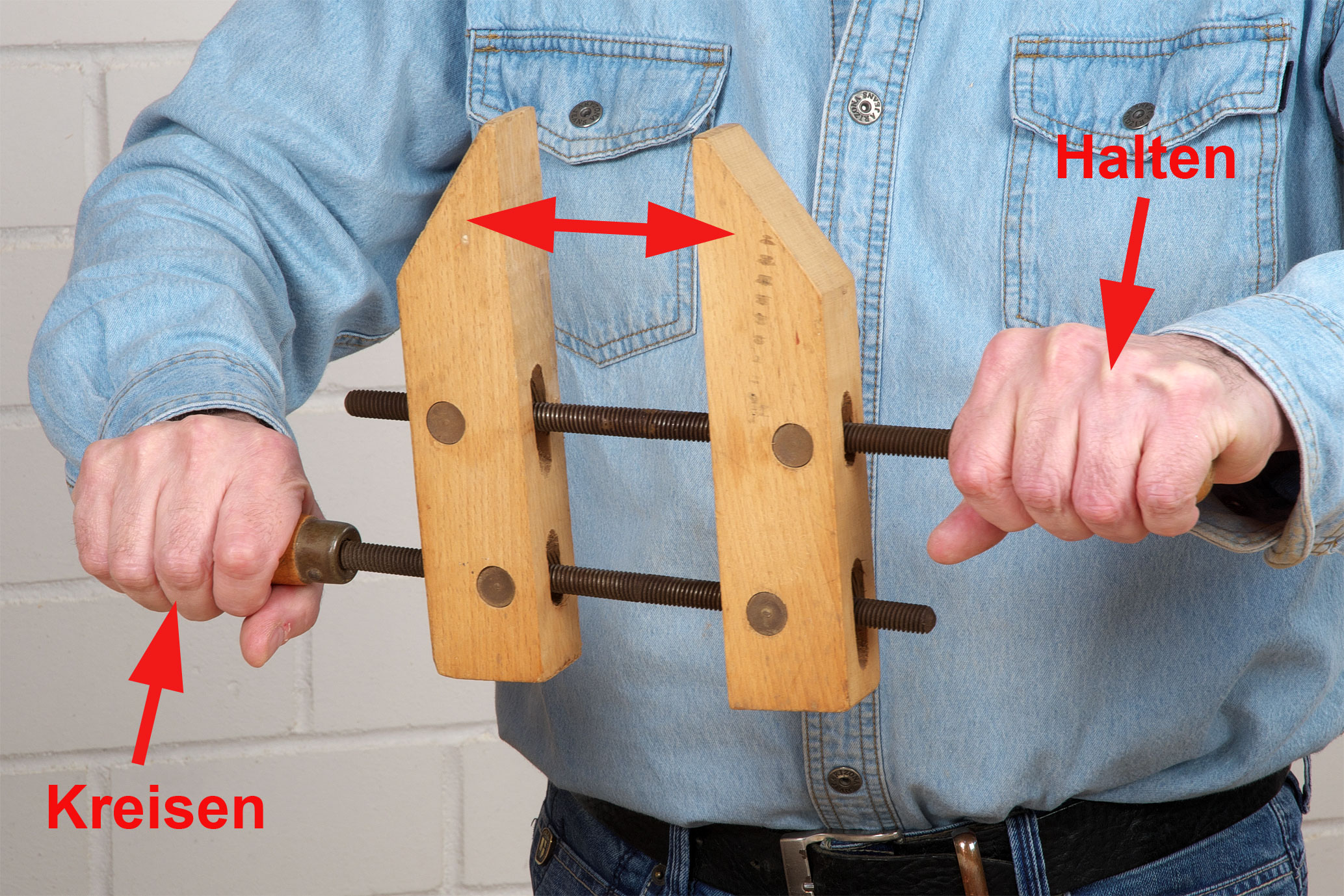

Ich besitze von diesem Zwingen-Typ zwei verschiedene Größen. Eine kleine Variante mit 180 mm und eine größere mit 210 mm langen Spannarmen. Auch die Spannweite ist unterschiedlich. Während die Große etwa 150 mm weit spannt, geht die Kleine nur 120 mm weit auf. In den beiden eingangs genannten Internet-Shops finden Sie aber auch noch viele weitere Größen.       Am häufigsten werden Sie die Zwingen mit parallel stehenden Spannarmen einsetzen. Damit Sie möglichst zügig die Spannweite verstellen können, sollten Sie einen Handgriff in Position halten und die Zwinge nur mit dem gegenüber liegenden Handgriff in kreisenden Bewegungen öffnen oder schließen. So als würden Sie eine Kurbel bedienen.



Die Parallel-Holzzwinge im praktischen Einsatz


Parallel-Holzzwinge 5

Parallel-Holzzwinge 6

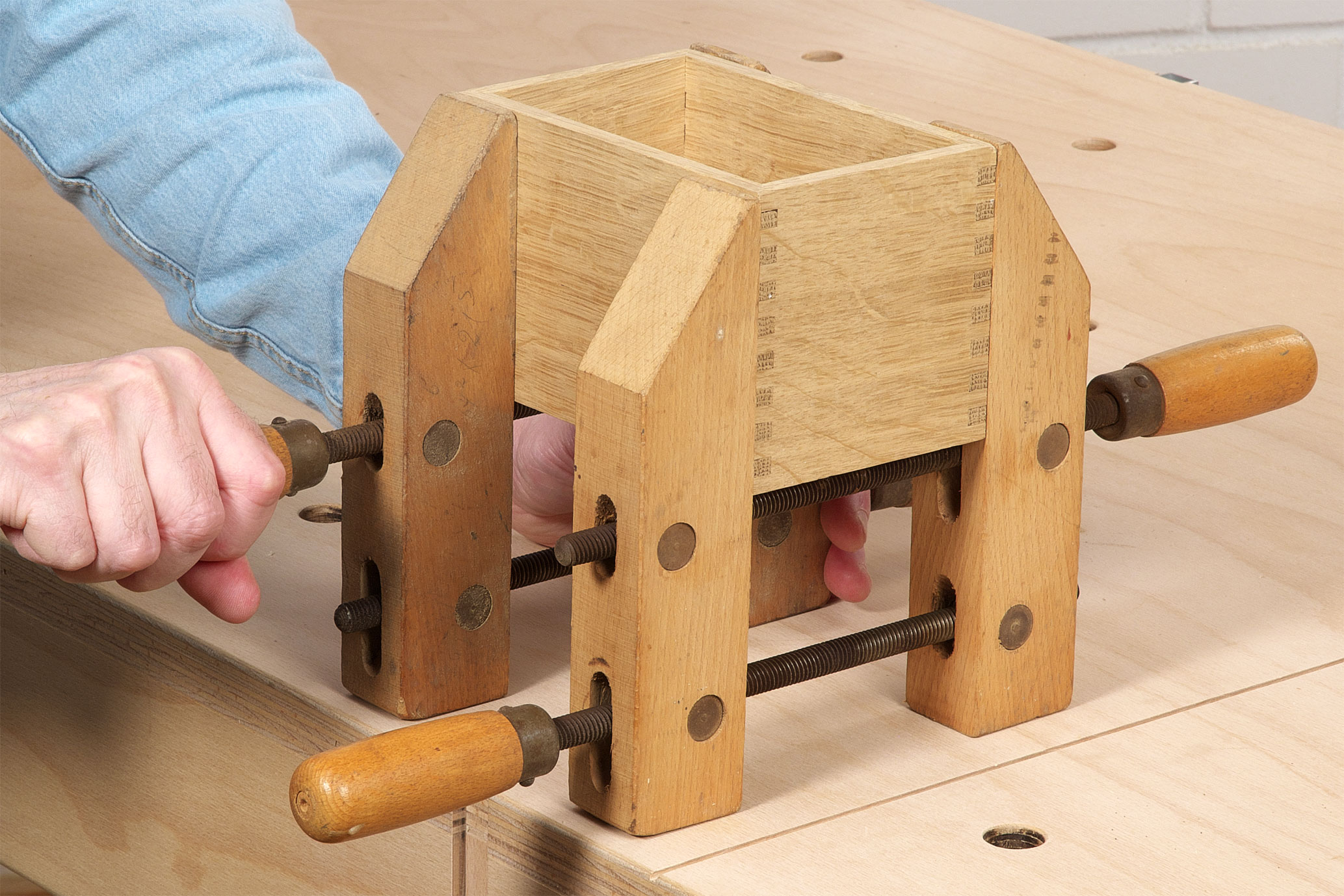

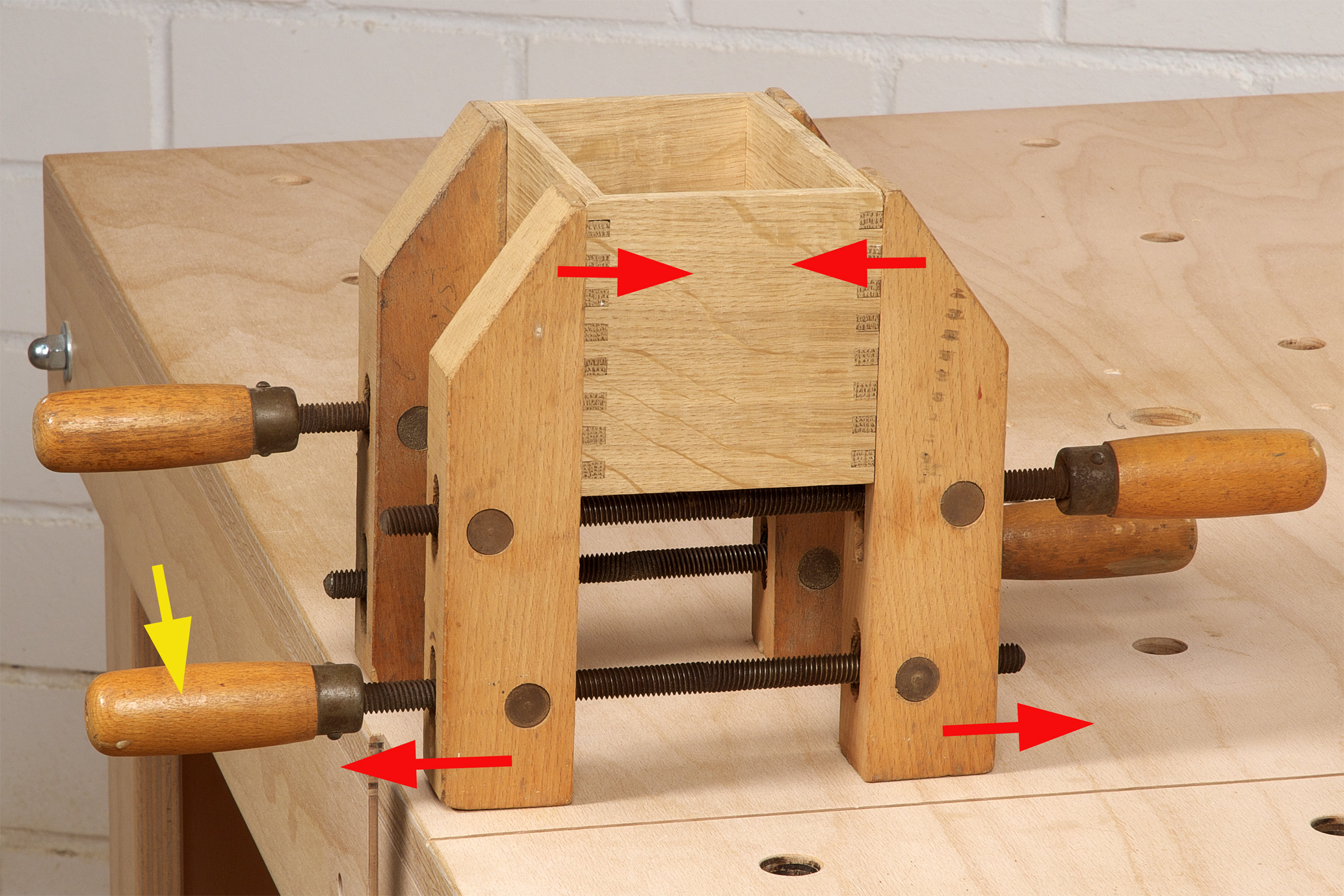

Das Schöne bei diesen Zwingen ist, dass Sie mit den beiden Gewindestangen die Spannkraft genau dosieren können. Außerdem benötigen Sie bei diesen Holzzwingen in aller Regel keine weiteren Zulagen mehr. Damit die Spannflächen der Spannarme aber nicht zu sehr von austretendem Leim verklebt werden, sollten Sie die besser noch mit etwas Klebeband schützen. Einfaches Paketklebeband würde hier schon völlig ausreichen (habe ich jetzt für das Foto nicht explizit gemacht, ist aber ratsam).       Indem Sie den Handgriff des unteren Gewindes (gelber Pfeil) nach rechts drehen (in Pfeilrichtung), vergrößern Sie den unteren Abstand zwischen den Spannarmen. Dabei verringert sich dann automatisch der Abstand an den Spannarmspitzen und Sie bekommen mehr Druck auf die Spitzen. Sie können auf diese Weise entweder die Parallelität korrigieren oder auch ganz gezielt einen bestimmten Bereich des Werkstücks mit mehr Druck versorgen.

Parallel-Holzzwinge 7

Parallel-Holzzwinge 8

In engen Zwischenräumen lassen sich normale Schraubzwingen nicht mehr einsetzen, da die Spindel im Weg ist. Aber auch wenn die Spindel dazwischen passt, bleibt für die Hand oft zu wenig Platz, um die Spindel vernünftig anzuziehen.       Bei der Parallel-Holzzwinge ist das kein Problem, da sich die beiden Gewindespindeln im hinteren und mittleren Bereich der Spannarme befindet. Der gesamte vordere Bereich der Spannarme ist selbst in engsten Zwischenräumen völlig frei positionierbar und die Hände können die Griffe noch bequem von außen bedienen.

Parallel-Holzzwinge 9

Parallel-Holzzwinge 10

Parallel-Holzzwingen eignen sich aber auch ganz hervorragend, um Werkstücke auf einem Arbeitstisch oder einer Hobelbank festzuspannen. Dazu werden Sie einfach flach mit einer Schraubzwinge auf der Tischfläche fixiert. Einen Handgriff lässt man über der Tischkante überstehen, damit man das Werkstück noch bequem ein und ausspannen kann.       Auf diese Weise können Sie beispielsweise schmale und dünne Leisten hochkant einspannen und die Kante sauber mit dem Hobel abrichten. Aber auch, wenn Sie beispielsweise auf die dünne Holzkante Leim angeben möchten, würden die Zwingen dafür sorgen, dass die Leiste dabei nicht umkippen kann.

Parallel-Holzzwinge 11

Parallel-Holzzwinge 12

Wenn Sie die Parallel-Holzzwinge in die Vorderzange einer Hobelbank einspannen, fungiert sie als zusätzliche Spannzange. Darin können Sie dann wunderbar geschweifte Werkstücke befestigen, um sie weiter zu bearbeiten. Und mit der oberen Gewindespindel können Sie sogar bei eingespannter Zwinge die beiden Spannarmspitzen noch bequem öffnen und schließen.       Wenn es schnell gehen soll und die Montage eines Schraubstocks zu lange dauert, können Sie kleine Werkstücke aus Holz (nicht Metall!) auch sehr gut in eine Parallel-Holzzwinge einspannen. Einfach Bohrung auf dem Werkstück anreißen, Bohrspitze darauf ausrichten und Loch bohren – fertig.

Parallel-Holzzwinge 13

Parallel-Holzzwinge 14

Selbst in dieses winzige Leistchen können Sie auf diese Weise eine exakte senkrechte Bohrung in die nur 10 x10 mm große Stirnfläche setzen. Mit den beiden gegenläufigen Gewindespindeln lässt sich das kleine Werkstück jedenfalls extrem fest zwischen die beiden Holzbackenspitzen einklemmen. Also durchaus eine sichere Alternative zum Schraubstock.       Noch vielseitiger wird diese Zwinge, wenn Sie auf der Bandsäge je eine kleine 9 x 9 mm V-Kerbe in die beiden Spannarme einsägen. Dann können Sie nämlich Rundstäbe ab 10 mm Durchmesser in die beiden Kerben einlegen und dort sicher festspannen. So können Sie auch bei Rundmaterial in vielen Fällen auf einen zusätzlichen Schraubstock verzichten.


Parallel-Holzzwinge 15



Wer mein Buch "Handbuch Oberfräse" aufmerksam gelesen hat, der kennt sicherlich auch die Spannzwinge für kleine und kurze Werkstücke (ab S. 274). Der Ursprung dieser Idee aus dem Buch stammt von der hier vorgestellten Parallel-Holzzwinge. Denn auch mit der können Sie ganz hervorragend kleinste Werkstücke sicher festspannen, um sie dann am Fräser vorbei zu schieben.



So das war’s mal wieder für heute. Ich hoffe ich konnte Sie ein wenig neugierig machen und Sie probieren diese tolle Parallel-Holzzwinge einmal selbst aus. Sie werden es ganz sicher nicht bereuen.

In zwei Wochen zeige ich Ihnen dann ein paar Tipps, wie Sie die Tischfläche ihrer Werkbank oder Maschinen vergrößern können.

Bis dahin wünsche ich Ihnen wieder allzeit unfallfreies Holzwerken.

Herzlichst, Ihr

Guido Henn


Wichtiger Hinweis zur Produktneutralität: Die hier gezeigten Parallel-Holzzwingen stammen aus unserem Tischlerei-Bestand und wurden von meinem Großvater vor über 60 Jahren angeschafft. Ich versichere Ihnen eine absolut neutrale Bewertung des Produkts, ohne jegliche Einflussnahme durch irgend einen Hersteller oder im Artikel genannte Internetshops!
